常见直流屏调试方法
Time:2023-09-30

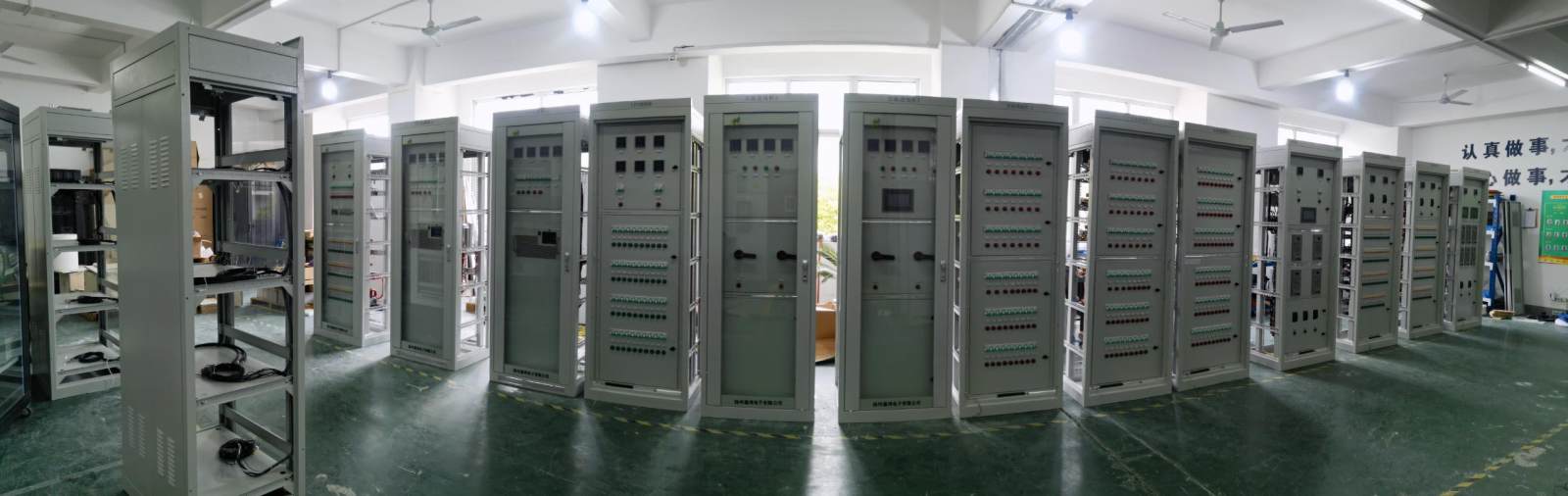

直流屏常见于电力系统中,为一级供配电系统中的断路器提供分、合闸电源以及二次回路中的控制、信号、保护、通讯和故障照明等提供稳定的直流电源。



调试方法如下:



一、首先检查一次和二次回路接线是否正确主要是查致命错误,比如弱点接口接上强电,应接入直流信号却接入交流信号,注意检查短路问题。



二、断开所有的断路器和保险,接通交流电源,测试交流双电源切换装置是否工作正常,双电源切换装置的下口电压是否正常。



三、交流部分测试正常后,依次闭合充电模块的交流开关,观察模块是否正常启动并测量模块输出电压和极性。



四、充电模块启动正常并输出电压和极性正确后,接通电池组开关及各母线开关,测量电池组开关下口、合母、控母电压和极性是否正确,并观察电压表计是否方向打翻。

五、一次接通馈出开关,分别测量馈出开关对应的端子电压和电压极性是否正确。


上述内容为一次回路的调试,上述步骤测量调试完毕后,接通监控电源。

六、监控上电后,观察监控显示是否正常和各个检测模块是否工作正常。

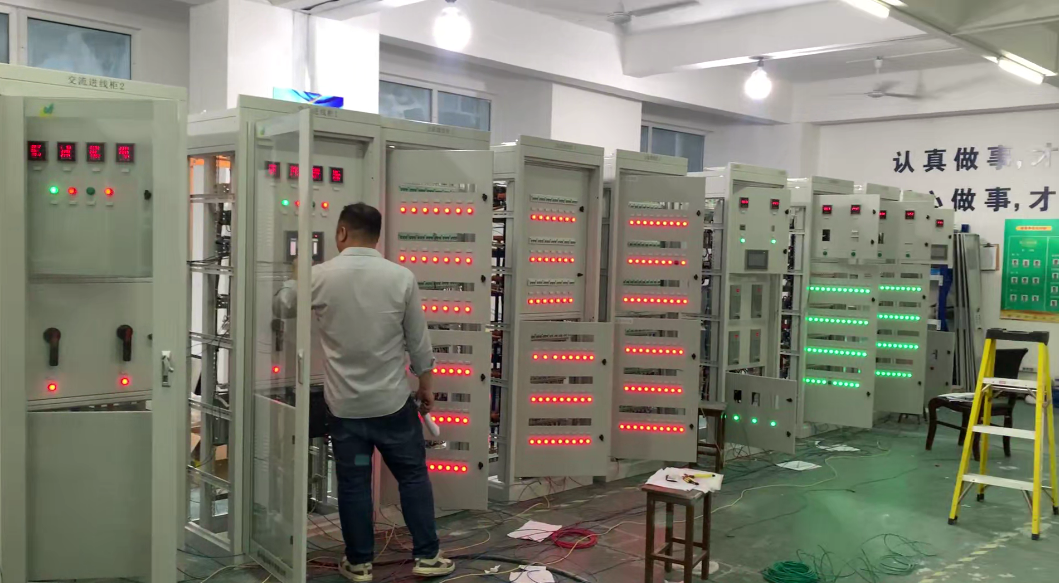

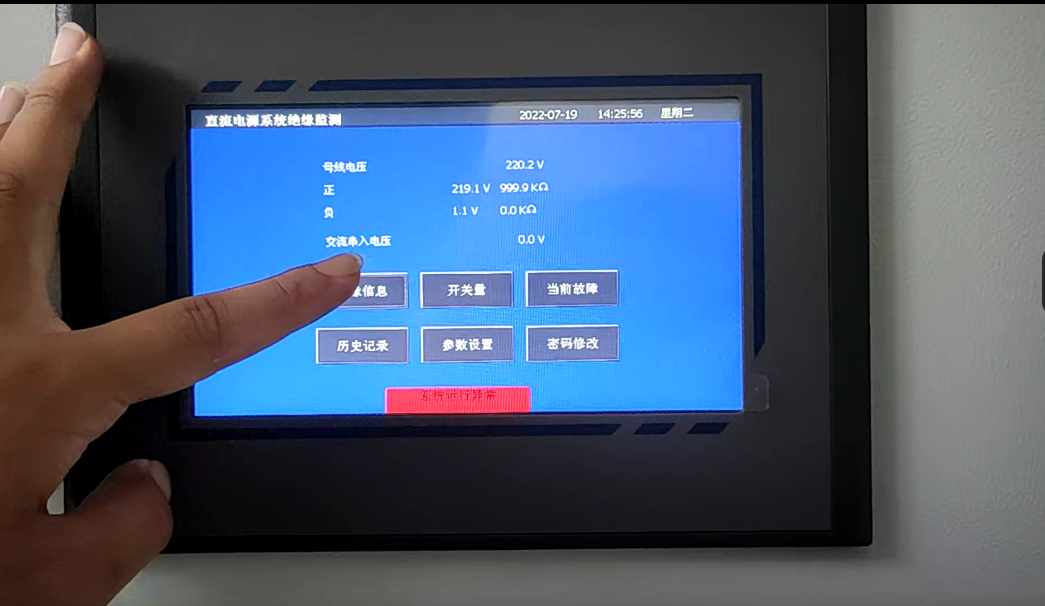

七、监控装置通电正常后,首先查看监控显示器上的报警信息,如果有报警信息,则按照报警信息查找相关问题,如没有,则查看监控装置显示的电压值、带上负载的电流值、开关量信息等。

、监控上的主要模拟量、开关量信息经查看并测试正常后,开始测试直流母线的绝缘报警及支路接地阻值,一般220V系统可以用25-100K电阻测试,110V系统可以用7-100K测试。


、电池巡检测试,最好将规定路数的电池都接入电池巡检,测试整体性能,如现场条件不够,可以拿单节电池依次测试。

十、检查元器件安装紧固、导线与元器件工艺。
