看完轻松掌握直流电源系统基础知识!
Time:2024-06-28

看完轻松掌握直流电源系统基础知识!

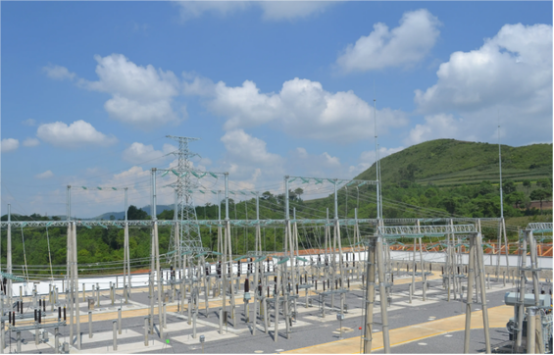

变电站为什么要采用直流系统,与交流系统相比有哪些优势?



1. 电压稳定好不受电网运行方式和电网故障的影响,单极接地仍可运行 。

2. 单套直流系统一般有二路交流输入(自动切换),另有一套蓄电池组,相当于有三个电源供电,供电可靠高。

3. 直流继电器由于无电磁振动、没有交流阻抗,损耗小,可小型化,便于集成。

4. 如用交流电源,当系统发生短路故障,电压会因短路而降低,使二次控制电压也降低,严重时会因电压低而使断路器跳不开

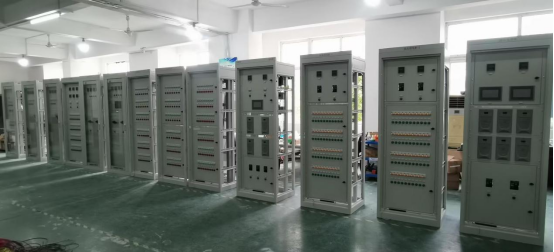

直流电源系统的作用



1. 直流系统是给信号及远动设备、保护及自动装置、事故照明、断路器(开关)分合闸操作提供直流电源的电源设备。直流系统是一个独立的电源,在外部交流电中断的情况下,由蓄电池组继续提供直流电源,保障系统设备正常运行。

2. 直流系统的用电负荷极为重要,对供电的可靠性要求很高,直流系统的可靠性是保障变电站安全运行的决定性条件之一。

3. 在系统发生故障,站用电中断的情况下,如果直流电源系统不能可靠地为工作设备提供直流工作电源,将会产生不可估计的损失。

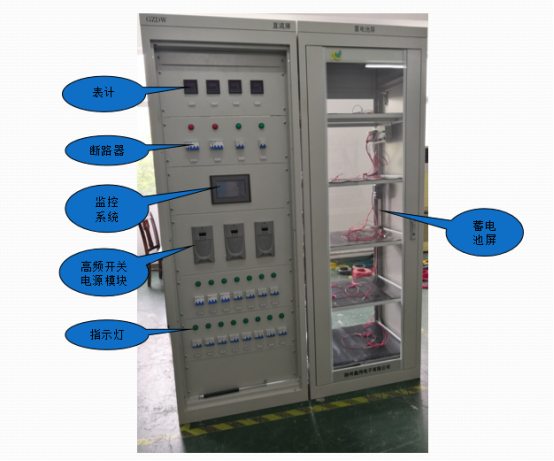

直流电源系统的组成









直流系统包括:交流配电单元高频开关整流模块、监控系统模块、调压硅链模块、绝缘监测模块、电池巡检单元、蓄电池组、馈线单元组成。




直流系统结构框图及常用术语







蓄电池组

      用电气方式连接起来的两个或多个单体蓄电池。

蓄电池

      能将所获得的电能以化学能的形式贮存并将化学能转变为电能的一种电化学装置。

充电模块

      将交流电整流成直流电的一种换流设备,其主要功能是实现正常负荷供电及蓄电池的均/浮充功能。

合闸母线

      直流电源屏内供断路器操作机构等动力负荷的直流母线。

控制母线

      直流电源屏内供保护及自动控制装置、控制信号回路等的直流母线。



合闸母线与控制母线的区别是什么?

控制母线提供持续的,较小负荷的直流电源;而合闸母线提供瞬时较大的电源,平时无负荷电流。在合闸时电流较大,会造成母线电压的短时下降。

控母电压一般为220V,合母电压稍高一些,一般为240V



直流馈线

      直流馈线屏至直流小母线和直流分电屏的直流电源电缆。

监控模块

      直流系统的充电模块统一受控于一台中央控制系统,系统采用模块化结构,实现系统的四遥功能,这样的系统称为监控模块。







常用术语

直流标称电压——是指直流系统中受电设备的直流额定电压。有48 V110V220V三个电压等级。

直流额定电压——是指供电设备的直流额定电压,一般指母线电压。50V115V230V三个电压等级。

直流额定电流——是指供充电装置输出的直流额定电流。5A10A15A20A30A40A50A80A100A160A200A250A315A400A

充电——充电装置用不同的方式对蓄电池进行充电。

恒流充电——充电电流在充电电压范围内维持在恒定值的充电。

浮充电——在充电装置的直流输出端始终并接着蓄电池和负载,以恒压充电方式工作。正常运行时,充电装置在承 担经常负荷的同时向蓄电池补充充电,以补充蓄电池的自放电,使蓄电池以满容量的状态处于备用 。

恒压充电——充电电压维持在恒定值的充电。

限流恒压充电——采用限制电流,电压维持在恒定值的充电。

均衡充电——为补偿蓄电池在使用过程中产生的电压不均匀现象,使其恢复到规定的范围内而进行的充电,称为均衡充电。蓄电池事故放电后进行的补充充电,也称为均衡充电。

蓄电池容量C10——10小时率额定容量。单位:Ah

核对性放电——在正常运行中的蓄电池组,为了检验其实际容量,以规定的放电电流进行恒流放电,只要有单节电池达到了规定的放电终止电压,即停止放电,然后根据放电电流和放电时间,计算出蓄电池组的实际容量,称为核对性放电。
